汽车 EPS 电机（电动助力转向电机）是 EPS 系统核心部件，可根据转向操作与车辆状态提供精准助力，提升驾驶便捷性与安全性，广泛应用各类于乘用车，尤其在新能源汽车中更常见。

PART 01  电机构成

EPS电机其结构组成主要包括以下几个部分:

• 电机主体：由转子（永磁体或电磁线圈构成的旋转部分）、定子（电磁线圈构成的固定部分）和外壳（保护内部零件）组成。

• 传感器：含角度传感器、转矩传感器等，用于实时检测转向力、转向角度，监测转向系统状态。

PART 02  EPS电机转子

EPS电机转子是 EPS 电机的核心旋转部件，主要分为以下类型：

• 有刷电机转子：含电枢绕组、换向器、电刷，通过电刷与换向器配合实现电流换向。优点是成本低、启动好、无需复杂控制电路；缺点是电刷易磨损需定期维护，换向时产生火花与电磁干扰。

• 无刷电机转子：转子为永磁体，定子绕组靠电子电路换向，无需电刷和换向器。优点是可靠性高、效率高、维护成本低，适配高要求 EPS 系统；缺点是成本高，需内置转角传感器与复杂控制电路。

PART 03  EPS电机转子应用

EPS电机转子其结构和类型的选择取决于车辆的性能需求、空间限制和成本因素。有刷电机转子成本低但维护要求高，无刷电机转子则具有更高的可靠性和效率，是现代EPS系统的主流选择。

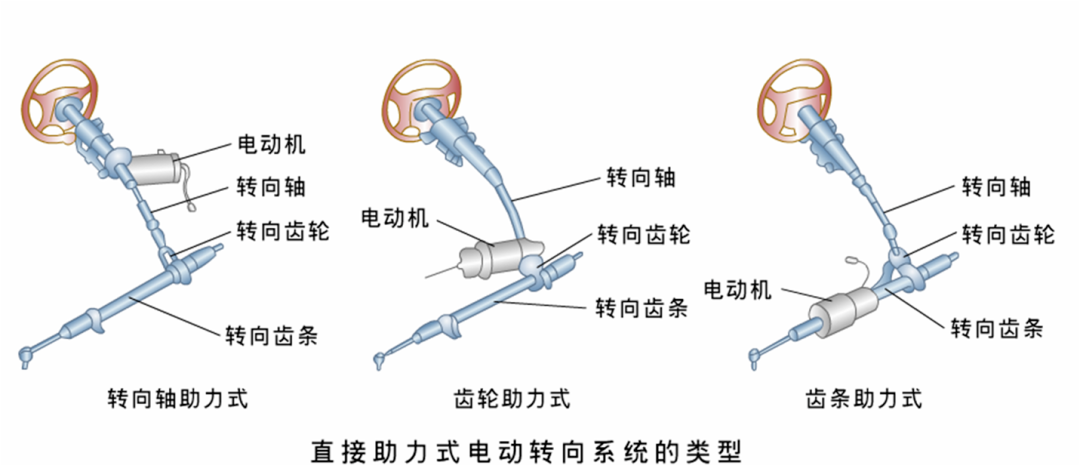

• 转向管柱助力式（C-EPS）：转子适配小型有刷 / 无刷电机，尺寸小、输出扭矩有限，安装于转向管柱附近。

• 小齿轮助力式（P-EPS）：转子通过减速器连小齿轮，无刷电机更常见，可提供更高扭矩与响应速度。

• 齿条助力式（R-EPS）：转子直接驱动齿条，多采用无刷电机，设计注重低惯量、高效率，适配快速转向。

EPS电机转子是EPS电机系统的核心部件，其结构和类型的选择需综合考虑车辆性能、成本和可靠性。转子的磁性能等参数的测量，是确保EPS系统稳定运行的关键。

表磁测量：主要检测转子表面磁场分布均匀性及斜极角度（避免电机噪音、扭矩波动）

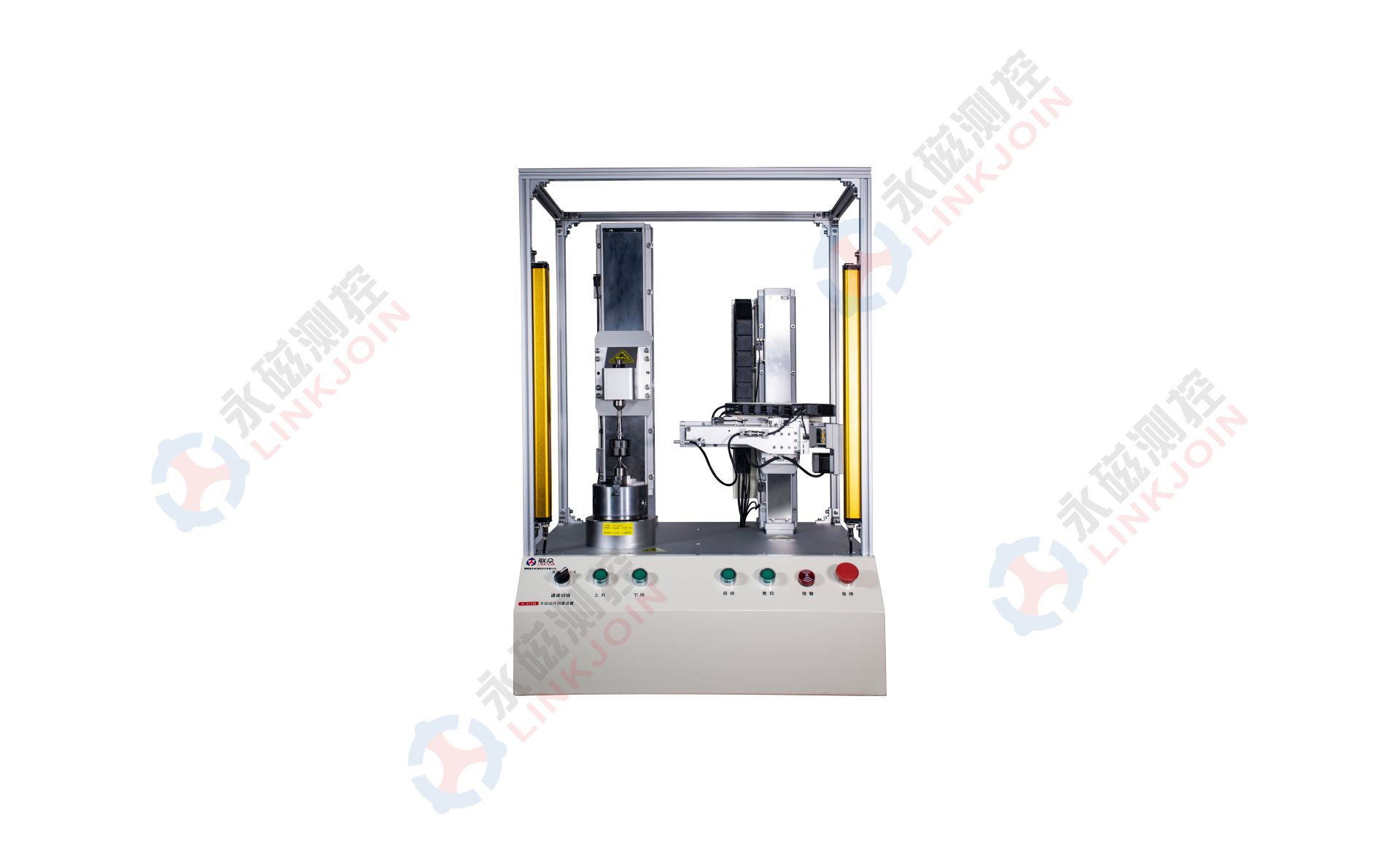

湖南永磁测控表磁测量设备可根据客户需求定制不同款式检测平台，满足永磁电机转子测量需求。其中YC-3113A多极磁环是一个不错的选择，高精度四轴定位的磁性样品表磁自动测量装置，能够在要求精度较高的测量场景中展现非凡的适应能力，为电机转子的质量控制和性能提升保驾护航。
