YC-3112台式双轴定位主要型号

YC-3112台式双轴定位主要型号

新一代多极永磁体表磁测量设备,采用上下和左右两个电动轴精准定位探头,主要用于径向充磁多极永磁体(圆环或圆柱)包括每个磁极的峰值、角度、面积、宽度和半高宽...

产品详情
硬件功能
软件功能

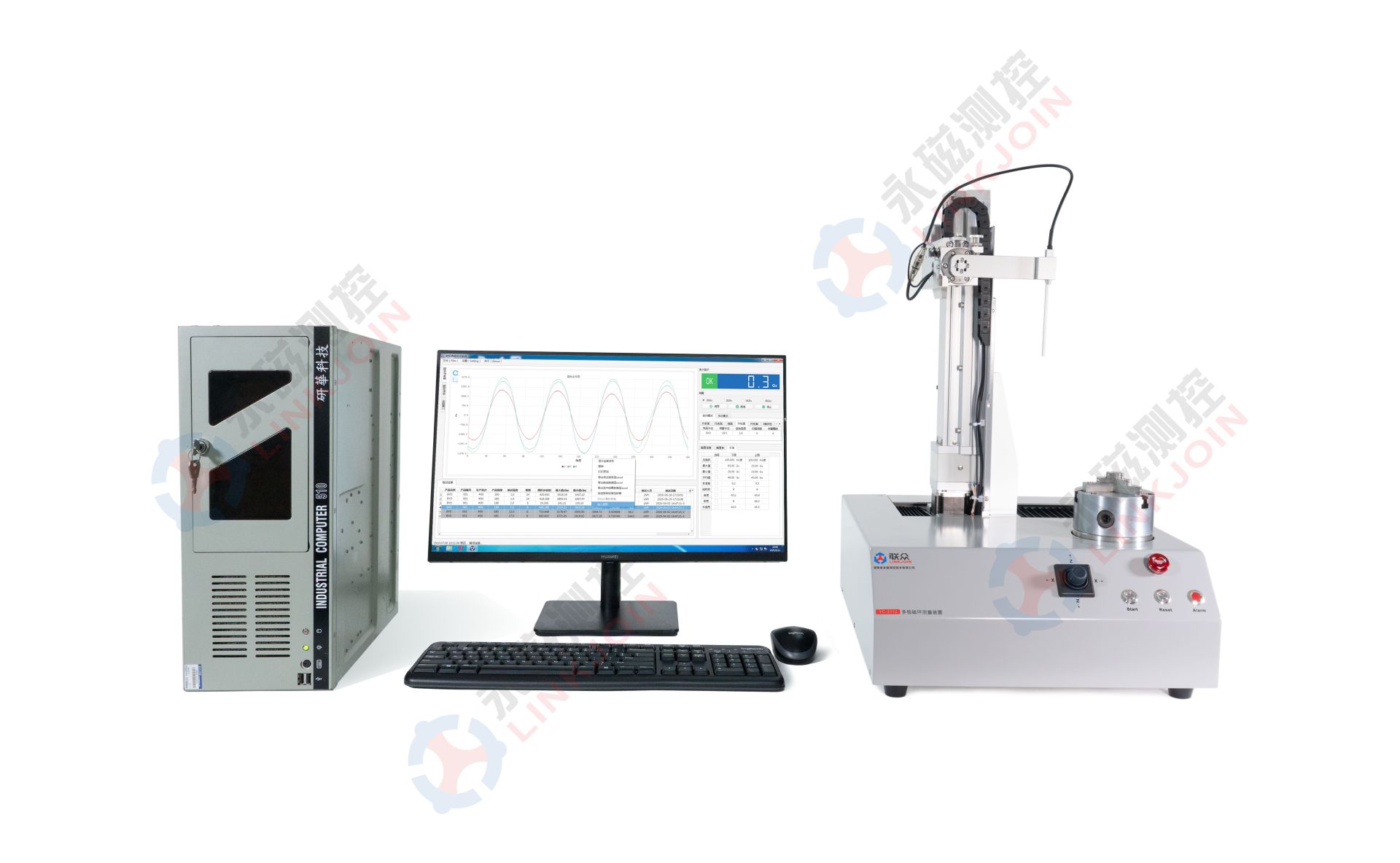

YC-3112多极磁环测量装置是新一代多极永磁体表磁测量设备,采用上下和左右两个电动轴精准定位探头,主要用于径向充磁多极永磁体(圆环或圆柱)包括每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性,并对测试结果进行统计分析,计算每一个参数的最大值、最小值、平均值和标准差等,可绘制X-Y 曲线图、极坐标曲线图、三维曲线、FFT分析图。



传动机构

装置可以通过XZ电动行程台,对探头和待检样品表面距离进行调节。

W轴采用精密电动旋转平台,通过上位机(测试软件),对步进电机驱动器发送旋转指令,来对样品旋转角度进行控制。角度最小分辨能力达0.01度。


样品夹持机构

1、 测试圆形样品时,采用高精度三爪自定心卡盘对样品进行精准定位,同心度优于0.05mm

2、专用定制卡盘。

3、配套卡爪采用无磁材料制作,避免夹具导磁对测量结果的影响。

4、试样尺寸范围(规则样品,直接加持产品重量≤5kg)(超出范围为非标准设备,可定制)

满足卡爪可加持60mm以下可测量样品:

测量外表面磁场分布时,外径:Φ5mm∽Φ90mm、高度≤75mm

                                                               外径:Φ5mm∽Φ200mm、高度≤50mm

测量内表面磁场分布时,内径:Φ10mm∽Φ79mm、高度≤75mm(与样品尺寸有关)

5、我司可根据样品形状及测试要求设计测试冶具。

4c576f96974175a4b70361f6799f34dc0ef5026b74163b30a8f057924e6b8d


磁强计

  • 磁场量程:1KGs, 2KGs,4KGs,8KGs(超量程需要定制)
  • 最小分辨率:0.01Gs
  • 测量精度:优于0.5%

软件界面与图表

XY坐标曲线

极坐标曲线

1


2


 三维坐标曲线

 测试报告

4



软件功能


  • 测量软件可运行于Windows 7 操作系统下,符合Windows软件规范,操作直观简捷。
  • 输入样品参数后,仪器自动锁定测量位置,自动将探头传送到指定位置,无需人工干预。
  • 测量软件内置FFT算法,可对测试波形进行谐波分析,可显示和打印波形频谱分析报告,并可输出每个谐波分量的幅度数据。
  • 测量软件自动判断磁环的极数和磁极的极性。
  • 测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽。
  • 测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
  • 曲线可动态跟踪并显示曲线上每一个点的坐标。
  • 可将测试数据输出到EXCEL中,便于对测试结果进行分析。
  • 可随意加入多条曲线对比,电机指定曲线可在界面隐藏。一次性多组曲线测量时,可挑选这一组曲线的几条曲线进行对比。
  • 二维坐标中,鼠标可以任意框选想要放大的区域,任意放大,放大后一键回到原全览图。
  • 三维曲线鼠标放置处显示角度值、磁场值和第几条曲线的序号,三维曲线有多种风格和视角的展现形式,图形可以360度旋转观看。界面有一键截图功能,可截选当时旋转角度的图形。
  • Z轴线性可以设定任意角度起始,测量上下直线多条曲线,细致观察每个极或多个极的磁场分布。
  • 极坐标有对角波形对比显示对角波形峰值偏差。
  • 软件上有自动模式和手动模式选择,手动模式有示教功能,手动移动探头关键轴有快速移动和点移动,点移动的步进距离为0.1mm
  • 在多条曲线测量时,自动求出斜极角数值。
