YC-3120 磁辊或长条磁棒检测
YC-3120 磁辊或长条磁棒检测
YC-3120多极磁环测量装置主要用于测量复印机磁辊套筒的圆周方向磁通密度分布曲线和主磁极轴向磁通密度分布曲线，包括每个磁极的峰值、位置、宽度，以及主磁极轴向磁通密度的最大值、最小值、平均值和最大差值等。可绘制X-Y平面图、极坐标平面图和三维分布示意图。采用Windows测…
产品详情
硬件功能
软件功能
设备简介

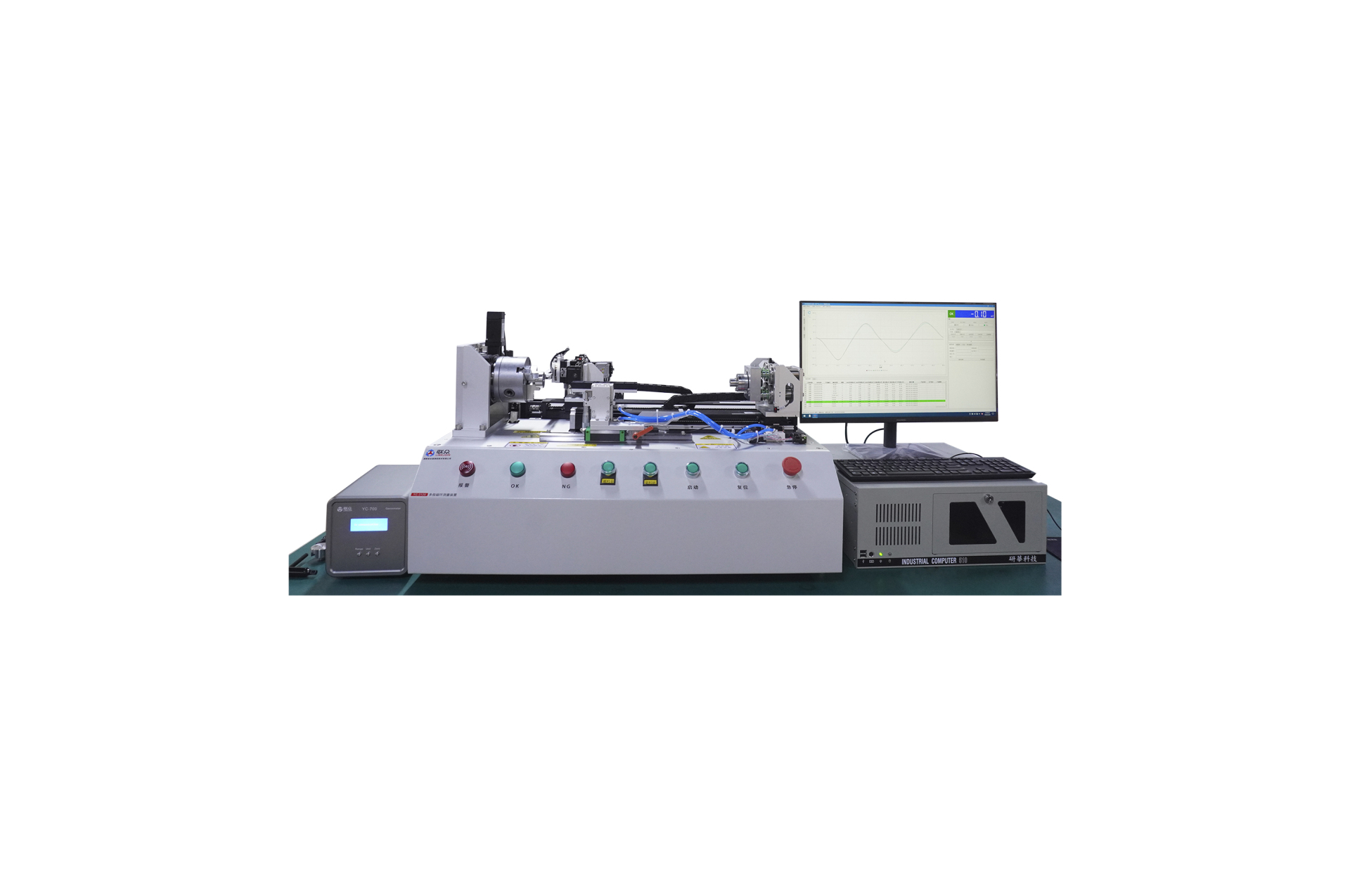

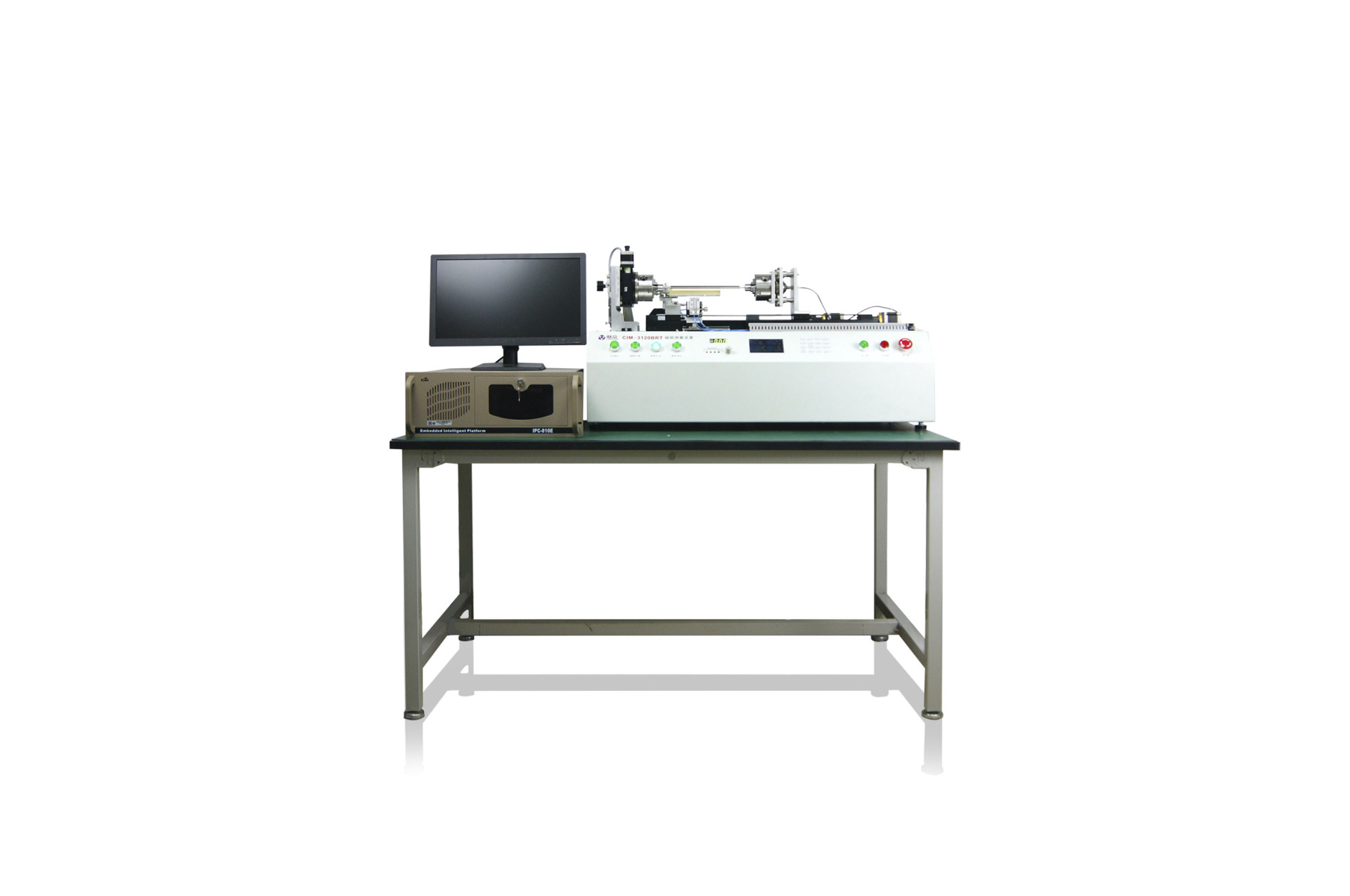

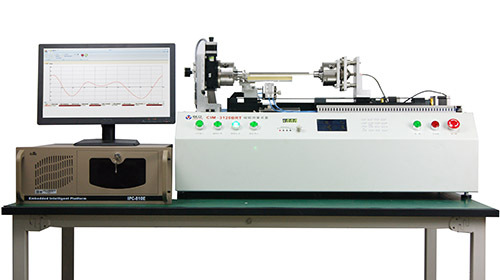

YC-3120多极磁环测量装置主要用于测量复印机磁辊套筒的圆周方向磁通密度分布曲线和主磁极轴向磁通密度分布曲线，包括每个磁极的峰值、位置、宽度，以及主磁极轴向磁通密度的最大值、最小值、平均值和最大差值等。可绘制X-Y平面图、极坐标平面图和三维分布示意图。
采用Windows测量软件，使用方便。产品符合中国机械行业标准JB/T 6795-2007的规定。

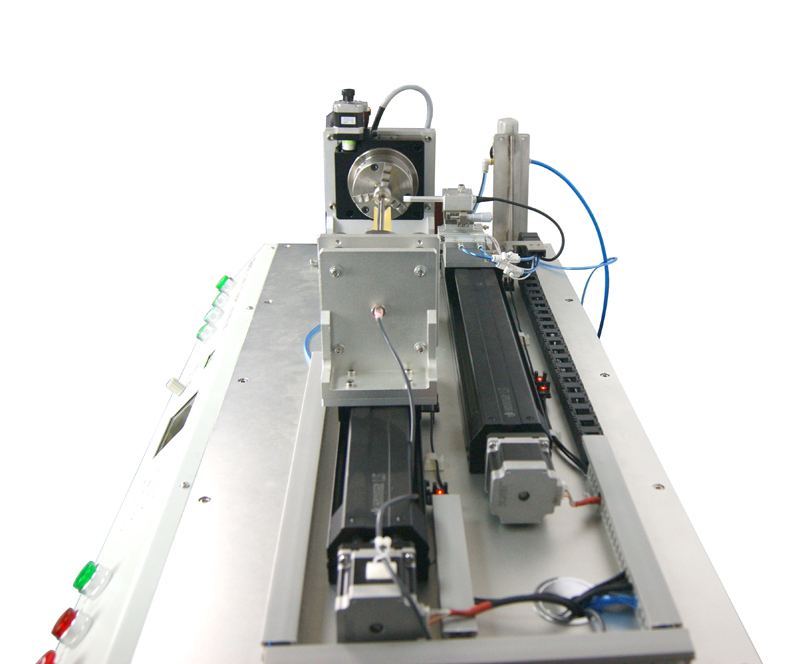

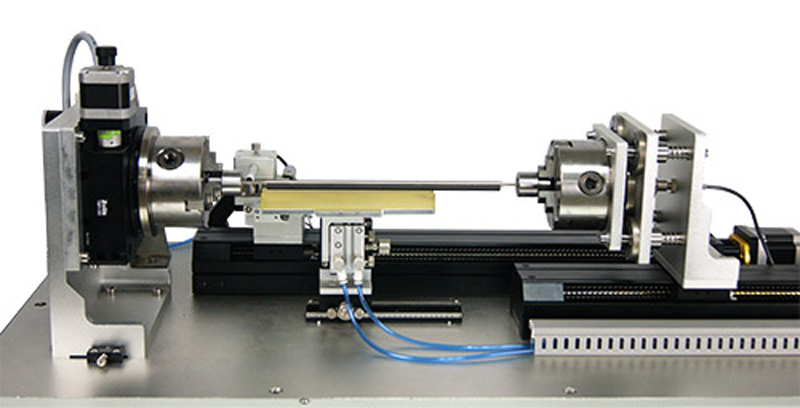

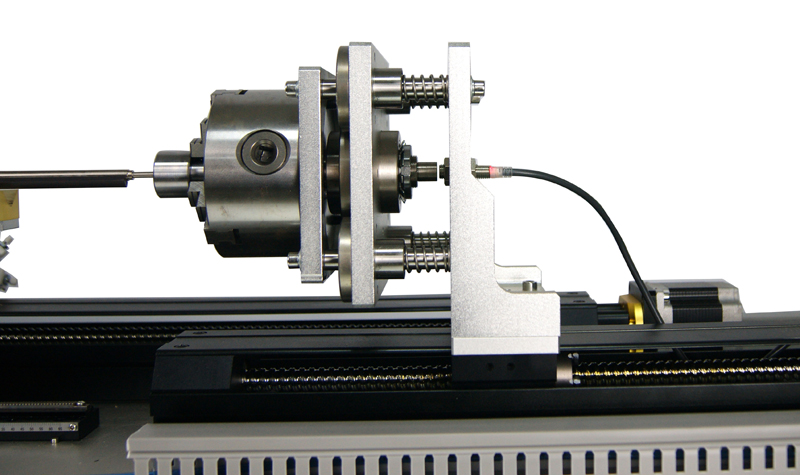

| 测试平台： | 顶尖装夹： |
|
|

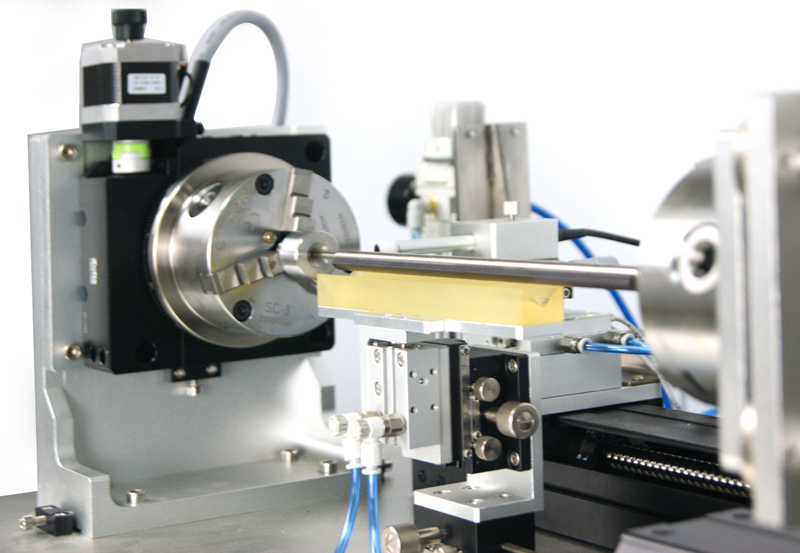

| 安全防撞： | 探头结构： |
|
|
主要特点
1、采用霍尔探头测量磁辊套筒表面的磁通密度。
2、采用二个独立的电机分别控制磁辊转动和探头轴向移动。
3、自动完成探头定位，随意选择测量位置，测量圆周方向磁通密度分布曲线。
4、探头有气动退避功能。
5、自动寻找主磁极的位置，测量主磁极轴向磁通密度分布曲线。
6、测试结果包含每个磁极的峰值、位置、宽度。
7、测试结果包含主磁极轴向的最大值、最小值、平均值和最大差值等。
8、有X-Y平面图、极坐标平面图和三维分布示意图等多种格式显示分布曲线。
9、X-Y坐标曲线可自由缩放，可动态跟踪并显示曲线上每一个点的坐标。
10、测量软件可运行于WIN7/XP操作系统，采用中英文界面，操作直观简捷。
11、支持各种型号的喷墨或激光打印机，测试报告中可任意添加用户标志和企业名称。
12、测试报告有中、英文格式，可模拟显示，可方便地调整大小和边距。
13、可将测试报告转换为图片文件，以方便在论文中插图。
14、可直接通过E-mail发送彩色的测试报告，比传真清晰得多，又非常快捷。
15、有数据库功能,可将测试数据输出到EXCEL中，便于对测试结果进行分析。
装置技术指标 （可定制）
装置技术指标 （可定制）
| X轴行程 | 磁辊径向0～20mm（随意调节探头与磁辊表面的间隙，满足不同直径的磁辊） |
| Y轴行程 | 磁辊切线方向0～±5mm（自由伸缩，调节探头处于径向位置） |
| Z轴行程 | 磁辊轴向0～220mm（探头自动移动范围，可定制，以适合不同长度的磁辊） |
| 磁场测量精度 | 0.5%（满量程） |
| 步进角度分辨率 | 0.01°（最高可达0.00015625°） |
| Z轴标尺分辨率 | 0.01mm |
| Z轴控制精度 | 0.1mm |
| LZ-220H磁强计 |
量程范围： 1、2、4、8 kGs四档 精 度： 0.5%（满量程） |
| PC6023数据采集与运动控制卡 |
AD 转 换： 12bit, 4通道 转换误差： 0.05%（满量程） 步进脉宽： < 20 μs |
