YC-3304B穿过产线转子表磁分布测量

YC-3304B穿过产线转子表磁分布测量

YC-3304B多极磁环测量装置,嵌入自动化产线,产线从设备穿过用于转子的表磁分布全检。快速检测每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性,并对测试结果进行统计分析,计算每一个参数的最大值、最小值、平均值和标准差等,可绘制X-Y曲线图。……

产品详情
硬件功能
软件功能

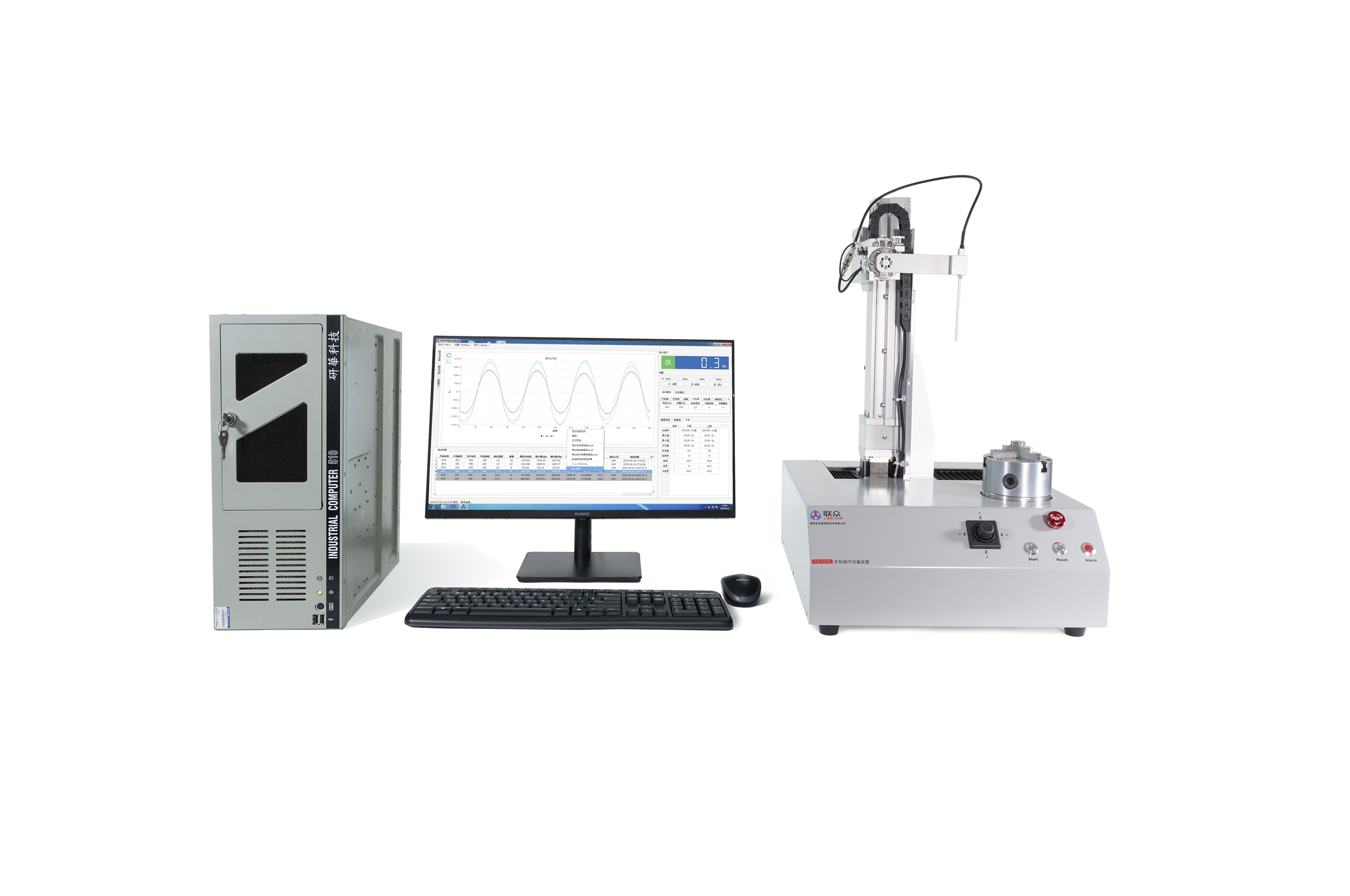

       YC-3304B多极磁环测量装置,嵌入自动化产线,产线从设备穿过用于转子的表磁分布全检。快速检测每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性,并对测试结果进行统计分析,计算每一个参数的最大值、最小值、平均值和标准差等,可绘制X-Y曲线图。


测量流程




 目

 标

设备占地尺寸

长宽高约:根据实际产线待定

输入总动力功率

根据实际待定

系统控制

PLC+PC

电动Z轴

根据实际待定

电动X轴

根据实际待定

 转子测试时间

单层测试时间6秒,综合增加10-25秒

磁强计量程

800mT,测量精度±1.0%,设备综合测量重复性±0.5%(峰值平均值)

测量参数

测量多极磁体实时表磁波形,表磁的最大值、最小值、平均值;每个磁极的峰值、角度、面积、宽度、半高宽;多圈斜极角等

测量报告

XY坐标、极坐标和三维坐标,测试报告自动计算出峰值、宽度、面积的标准偏差和累计误差。



软件功能

⑴、测量软件可运行于Windows 7 操作系统下,符合Windows软件规范,操作直观简捷。

⑵、输入样品参数后,仪器自动锁定测量位置,自动将探头传送到指定位置,无需人工干预。

⑶、可将测试数据输出到EXCEL中,便于对测试结果进行分析。

⑷、测量软件自动判断磁环的极数和磁极的极性。

⑸、测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽。

⑹、测试结果包含每一个参数的最大值、最小值、平均值和标准差等。

⑺、XY坐标曲线可动态跟踪并显示曲线上点的坐标。
