设备简介

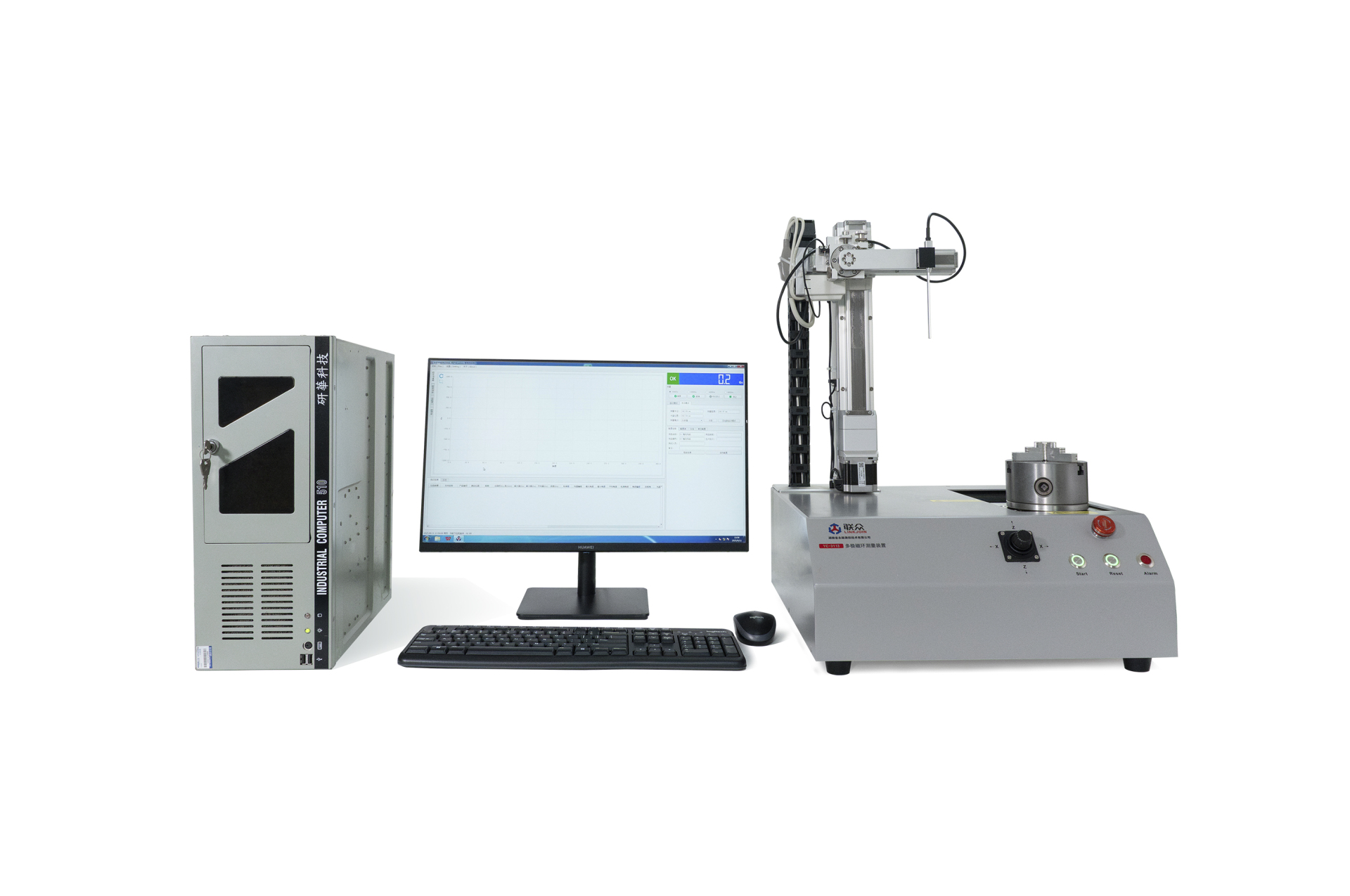

       YC-3113多极磁环测量装置,是一款高精度四轴定位的磁性样品表磁自动测量装置,采用大量的进口配件,软件采用全新设计。

       YC-3113可自动检测包括每个磁极的峰值、角度、面积、宽度和斜极角。自动判断磁环的极数与磁极的极性,并对测试结果进行统计分析,计算部分参数的最大值、最小值、平均值和标准差等,可绘制X-Y 曲线图和三维坐标曲线。

       通过改变探头固定方式和样品夹具,系统可支持永磁体内外表面、上端面、Z轴线性(适用于外表面)、和平面扫描(平面扫描功能为选配,需要增配升级)等多种测试模式,可对样品表面磁性进行全方位自动扫描,并通过图形直观的观察样品表面磁场强度分布情况,系统的来评估和优化磁性元件。




技术参数

项目
指标与说明

系统控制

工控机控制,硬件控制采用日本品牌

探头定位电动轴

采用日本进口电动模组

X轴行程

电动有效行程:140mm,重复定位精度±0.02mm

Y轴行程

电动有效行程:140mm,重复定位精度±0.02mm

Z轴行程

电动有效行程:160mm,重复定位精度±0.02mm

旋转

采用日本旋转控制部件

R旋转轴

旋转同心度<=0.05mm

R轴最大动载荷

20Kg

测试周期

单圈测试时间<=10秒,典型值5s/pcs(以50mm直径塑磁转子为例)

卡盘直接夹持范围

外径把握:φ5~φ85mm,内径把握:φ35~φ80mm

(不在此范围在治具允许范围内,需要增加治具)

外径和内径测量范围



外径测量范围:测量高度差为:100mm时:可测量外径φ5~280mm;

内径测量范围:测量高度差为:100mm时:内径φ10~280mm;

平面扫描:

(选配)

X:100mm(采用纵向探头可扩展到140mm);

Y:160mm

高度140mm(高度指平台到最大测量高度的距离)

扫描典型范围:120*120mm,即平面扫描载物台尺寸

量程

1KGs, 2KGs,4KGs,8KGs(量程可定制,需签技术协议签确定非标量程)

测量精度

优于0.5%

探头敏感区

标配横向探头感应区:1.5*1.5mm,可定制纵向探头

测量参数

测量多极磁体实时表磁波形,表磁的最大值、最小值、平均值,每个磁极的峰值、角度、面积、宽度、半高宽。

测量结果重复度

优于0.5%50mm直径规则样品对数值无影响下,对峰值平均值的测量)

(在指定测量条件下测量峰值、宽度、角度、斜极角等重复性绝大部分参数可到0.25-0.3%的重复性指标级别

测量报告

XY坐标、极坐标和三维坐标测试报告自动计算出峰值、宽度、面积的标准偏差和累计误差。

软件功能

         ⑴、测量软件可运行于Windows 7 操作系统下,符合Windows软件规范,操作直观简捷。

         ⑵、输入样品参数后,仪器自动锁定测量位置,自动将探头传送到指定位置,无需人工干预。

         ⑶、测量软件内置FFT算法,可对测试波形进行谐波分析,可显示和打印波形频谱分析报告,并可输出每个谐波分量的幅度数据。

         ⑷、测量软件自动判断磁环的极数和磁极的极性。

         ⑸、测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽。

         ⑹、测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
         ⑺、曲线可动态跟踪并显示曲线上每一个点的坐标。

         ⑻、可将测试数据输出到EXCEL中,便于对测试结果进行分析。

         ⑼、软件操作反应迅速,功能强大可与商务人员详细解读。

可选配增加平面扫描功能:
