YC-3112B立式定位新能源转子测量
YC-3112B立式定位新能源转子测量
本设备从2010年开始三代产品运用于东风、大众、比亚迪、中车和众多电机厂商，主要测量多极转子的表磁分布，包括每个磁极的峰值、角度、面积、宽度和半高宽。
产品详情
硬件功能
软件功能
设备简介

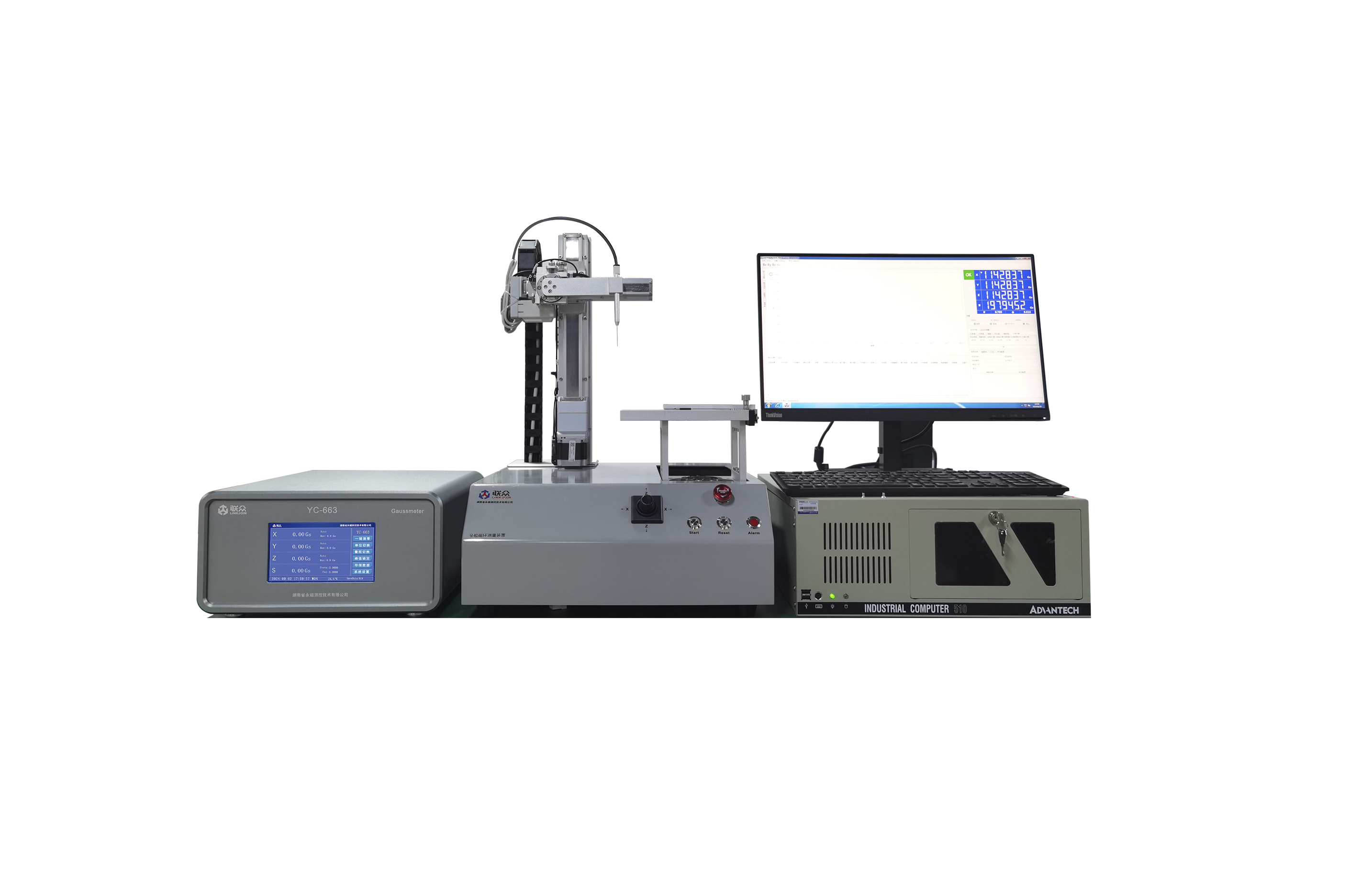

设备由Z轴探头电动平移机构、X轴电动平移机构、样品定位及旋转机构、工控机组成。本设备为半自动设备，采用手动上下料，W旋转轴按要求在规定的位置上移动旋转，探头将检测数据输送到工控机及软件处理，显示在屏幕上，不合格指示。主要测量多极转子的表磁分布，包括每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性，并对测试结果进行统计分析计算每一个参数的最大值、最小值、平均值和标准差等，可绘制X-Y曲线图和极坐标曲线图。
1、仪器采用“L”结构，对转子有较强承重能力达到50kg以上；
2、样品区为开放式，便于手动或使用工具放置样品；
3、样品区设置了安全光栅，移动电动轴为透明封闭式，保证操作
人员的安全；
4、采用双启动测量，配备三色灯，适用于产品全检；
5、配备安全光栅
6、仪器尺寸约1200*60*1600mm（长宽高）
软件功能
1、测量软件可运行于Windows 7 操作系统下，符合Windows软件规范，操作直观简捷。
2、测量软件内置FFT算法，可对测试波形进行谐波分析，可显示和打印波形频谱分析报告，并可输出每个谐波分量的幅度数据。
3、测量软件自动判断磁环的极数和磁极的极性。
4、测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽，用户可选择使用绝对或相对角度表示。
5、测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
6、有数据库功能,可将测试数据输出到EXCEL中，便于对测试结果进行分析。可以输出测量结果，也可以输出各测试点磁场强度值。

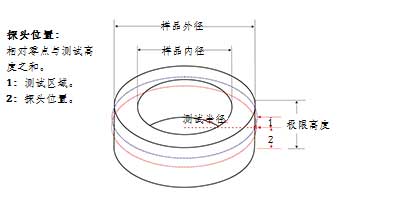

测试模式
| 测试模式 | 说明 | 示意图 |
| 外 表 面 | 2D模式，样品外表面磁性分布测试，扫描方式为单圈扫描。 |
|
| Z轴线性 | 2D模式，样品表面制定角度表面磁性分布测试。扫描方式为制定角度Z轴扫描。 |
|
| 圆 柱 面 | 2D,3D可选，样品外表面磁性分布测试，扫描方式为相同半径，不同高度多圈扫描。 |
 |
