YC-3119D中大型转子产线检测
YC-3119D中大型转子产线检测
YC-3119D多级磁环测量装置是一款专业永磁电机（带轴）转子表磁测量设备，主要用于测量较大永磁（带轴）电机转子每个磁极的峰值、角度、面积、宽度和半高宽等参数。
产品详情
硬件功能
软件功能
设备简介
YC-3119D多级磁环测量装置是一款专业永磁电机（带轴）转子表磁测量设备，主要用于测量较大永磁（带轴）电机转子每个磁极的峰值、角度、面积、宽度和半高宽等参数。
YC-3119D多级磁环测量装置可自动判断磁环的极数与磁极的极性，并对测试结果进行统计分析，计算每一个参数的最大值、最小值、平均值和标准差等，可绘制X-Y 曲线图、极坐标曲线图、三维坐标曲线和频谱图等。
YC-3119D多级磁环测量装置系统软件具有文件管理、测试和数据（图形）输出等功能， 可满足用户对磁性器件的测试、数据（报告）输出及数据管理等需求。
设备特点
1、 卧式结构，可适应重型永磁电机（带轴）转子外表磁测量，可根据用户样品规格订制测试平台。
2、 采用双X轴调整样品支架和卡盘的位置，可满足不同轴长的样品测量。
3、 采用Z1轴调整电旋台高度，可满足不同轴径样品的测量；电旋台底座为悬浮结构，可自动适应电旋台与转轴的相对位置，避免样品与电旋台错位导至的定位误差及部件损伤。
4、 Z2轴采用电动单轴+气动控制磁场探头位置，探头固定支架防撞设计可有效保护霍尔探头。
5、 系统自动扫描样品的起始边缘和样品直径，有效避免因样品参数错误导致的设备及样品损伤。
6、 采用铜制卡爪夹持样品转轴，可较好的避免卡爪夹持对转轴的损伤。
7、 步进电机加减速控制，可有效避免转子运动惯性对测量结果的影响。
技术参数
| 项目 | 指标 | |
| 输入电源 | AC 200~240V；50/60Hz；10A | |
| 外形尺寸 | 1400mm x 600mm x 900mm (长 * 宽 * 高) | |
| 总 功 率 | 约500W | |
| 系统控制 | PC+6616PX 16位数据采集卡 | |
| X1单轴行程 | 350mm，手动调节，调整样品支架水平位置。 | |
| X2单轴行程 | 300mm，手动调节，调整电旋台水平位置。 | |
| Z1单轴行程 | 75mm，手动调节，调整电旋台高度。 | |
| Z2单轴行程 | 75mm，电动+气动，控制磁场探头位置。 | |
| W旋转轴 | 角度分辨率0.01度，旋转盘同心度<=0.05mm | |
|
测量范围
（可定制）
|
转子外径 | 90－350mm |
| 转子轴向尺寸 | 80－400mm | |
| 转轴直径 | 25－100mm | |
| 转子长度 | 250－1000mm | |
| 样品重量 | 15－300kg | |
| 磁强计 | 磁场量程 | 1KGs, 2KGs,4KGs,8KGs |
| 测量精度 | 优于0.5% | |
| 磁场探头 | 探头外形尺寸 | 纵向探头，直径8mm |
| 磁场测量方向 | 径向（轴向探头） | |
| 温度系数 | 0.06%/℃ | |
| 测量参数 | 测量永磁电机（带轴）转子实时表磁波形，可测量表磁的最大值、最小值、平均值，每个磁极的峰值、角度、面积、宽度、半高宽，波形的频谱分析。 | |
| A/D数据采集 | 16Bits，旋转分辨率：＞12000点/360 º； | |
| 测量结果重复度 | 小于0.5%； | |
| 测量软件 | Windows 7运行环境，测量数据可以EXCEL形式保存在硬盘,可随时查询； | |
| 测量报告 | XY坐标、极坐标、三维坐标和频谱图等 | |
| 合格判定 | 具备磁极数、峰值、面积、角度、宽度和半高宽等的计算功能并按标准进行判定； | |
软件功能
1、测量软件可运行于Windows 7 操作系统下，符合Windows软件规范，操作直观简捷。
2、测量软件内置FFT算法，可对测试波形进行谐波分析，可显示和打印波形频谱分析报告，并可输出每个谐波分量的幅度数据。
3、测量软件自动判断磁环的极数和磁极的极性。
4、测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽，用户可选择使用绝对或相对角度表示。
5、测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
6、X-Y坐标曲线可自由缩放，可动态跟踪并显示曲线上每一个点的坐标。
7、支持各种型号的喷墨或激光打印机，测试报告中可任意添加用户标志和企业名称。
8、测试报告有中、英文格式，可模拟显示，可方便地调整大小和边距。
9、可将测试报告转换为图片文件，以方便在论文中插图。
10、可直接通过E-mail发送彩色的测试报告，比传真清晰得多，又非常快捷。
11、有数据库功能,可将测试数据输出到EXCEL中，便于对测试结果进行分析。可以输出测量结果，也可以输出各测试点磁场强度值。
12、测试结果在X-Y坐标上可以通过双击波形调出单点捕捉功能，可以在软件界面最下方显示鼠标当前选中位置点的相对角度和磁场强度值。
软件界面
1、软件主界面
2、测试曲线
「XY坐标曲线」

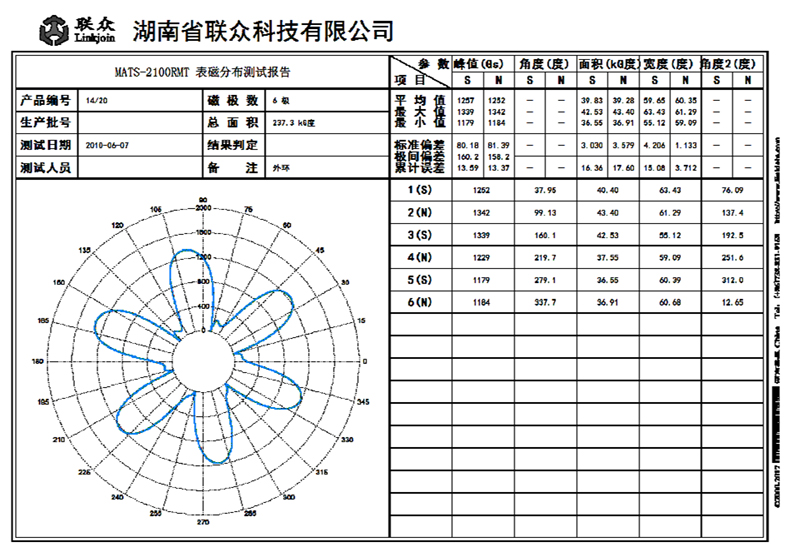

「极坐标曲线」

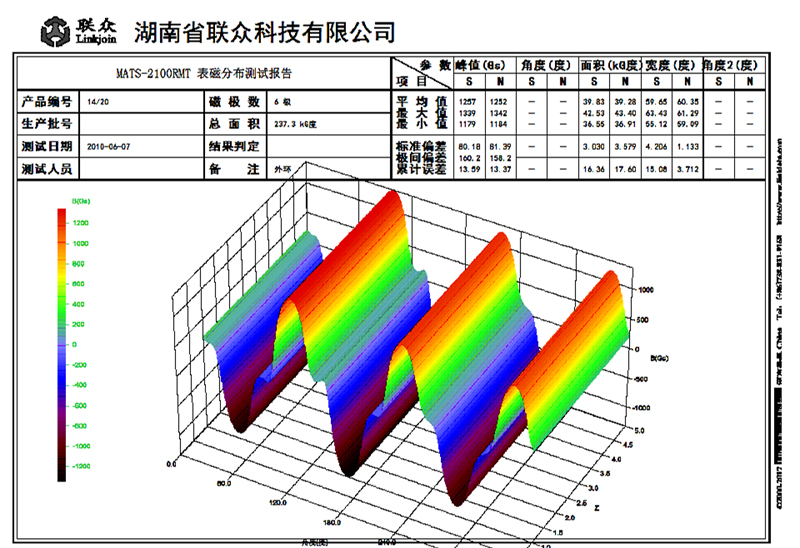

「三维曲线」
