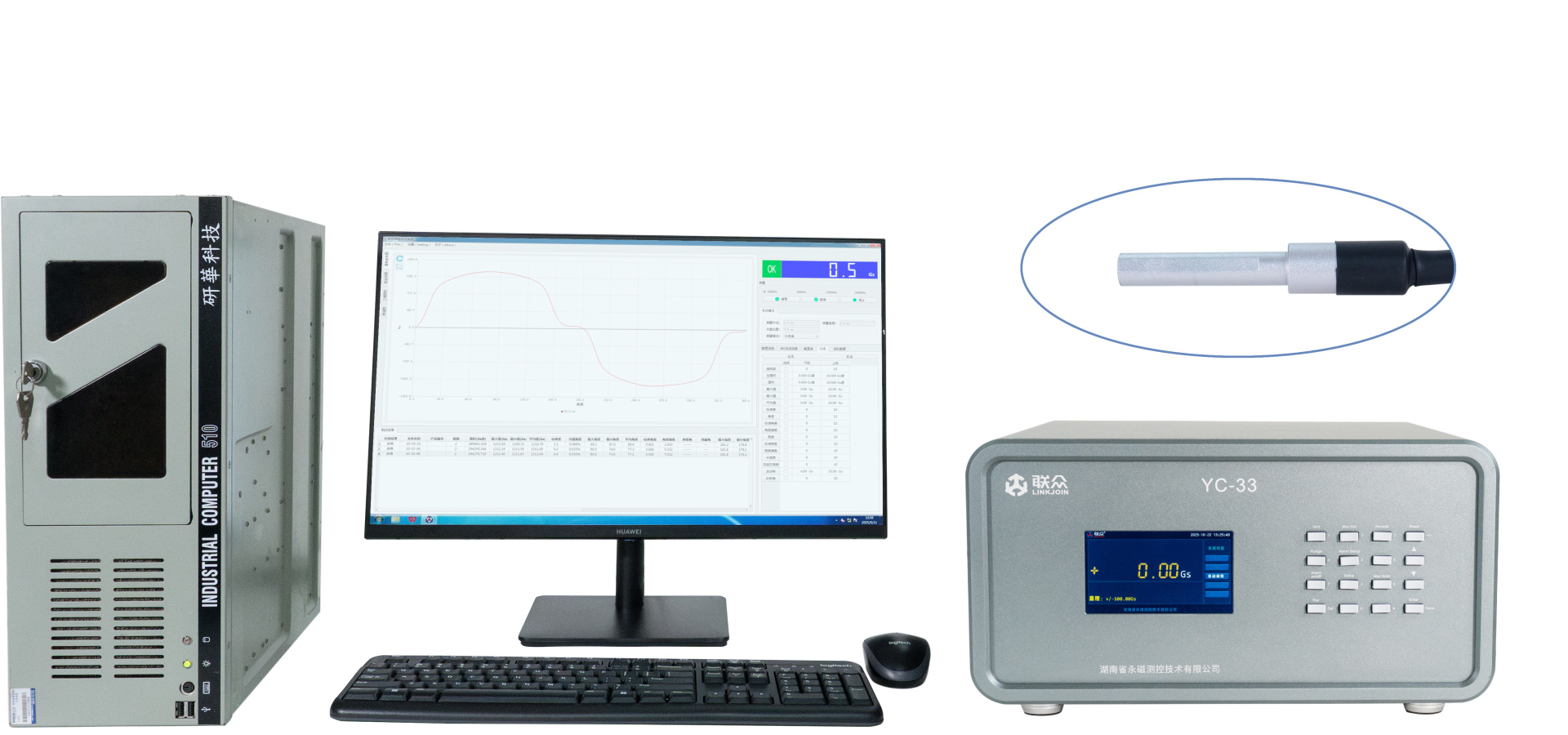

YC-33多极磁环测量装置
YC-33多极磁环测量装置是一款：配套在自动化产线上的磁场分布测量模块，设备是配套在客户的另一台自动化设备上，由客户提供旋转和探头的移动，通过信号的传输，计算出样品角度与磁场的关系曲线。测试系统采用PC 控制，采用Modbus TCP通讯方式，通过信号的采集测量包括每个磁极…
YC-33多极磁环测量装置是一款：配套在自动化产线上的磁场分布测量模块，设备是配套在客户的另一台自动化设备上，由客户提供旋转和探头的移动，通过信号的传输，计算出样品角度与磁场的关系曲线。
测试系统采用PC 控制，采用Modbus TCP通讯方式，通过信号的采集测量包括每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性，并对测试结果进行统计分析，计算每一个参数的最大值、最小值、平均值和标准差等，可绘制X-Y 曲线图，和三维曲线图。
制作需要确定的内容：
1.需要提供样品
2.需要确认旋转信号和探头运动信号对接事宜
3.需要软件确定传输信息
4.探头形式和尺寸和电控箱的尺寸确认
设备工艺流程：
1.前期设置：事先设定电脑参数和分选的上下限 →
2.客户负责探头的移动和样品的旋转 →
3.数据采集：客户负责运动信号传输 →
4.最终信号：测试完成输出OK，NG，测试完成三个数字信号 →
测量软件可运行于 Windows 7 操作系统下，符合 Windows 软件规范，操作直观简捷。
输入样品参数后，仪器自动锁定测量位置，自动将探头传送到指定位置，无需人工干预。
测量软件内置 FFT 算法，可对测试波形进行谐波分析，可显示和打印波形频谱分析报告，并可输出
每个谐波分量的幅度数据。
测量软件自动判断磁环的极数和磁极的极性。
测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽。
测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
曲线可动态跟踪并显示曲线上每一个点的坐标。
可将测试数据输出到 EXCEL 中，每条曲线可以到处3.6万点数据，便于对测试结果进行分析。
可随意加入多条曲线对比，电机指定曲线可在界面隐藏。一次性多组曲线测量时，可挑选这一组曲
线的几条曲线进行对比。
二维坐标中，鼠标可以任意框选想要放大的区域，任意放大，放大后一键回到原全览图。
三维曲线鼠标放置处显示角度值、磁场值和第几条曲线的序号，三维曲线有多种风格和视角的展现
形式，图形可以 360 度旋转观看。界面有一键截图功能，可截选当时旋转角度的图形。
在多条曲线测量时，自动求出斜极角数值。
极坐标有对角波形对比显示对角波形峰值偏差。
有波动带分选功能，选取任意曲线做标准，选取上下指定范围做分选指标。
